一、膜脫氨原理

氨氮在水中存在以下離解平衡：

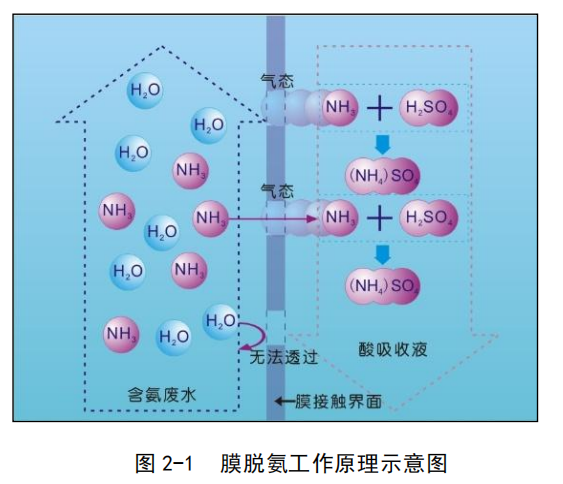

廢水中 PH 提高或者溫度上升時，銨根離子NH4 +變成游離的氣態NH3。系統運行中，含氨氮廢水在膜組件的殼程（中空纖維膜絲的外側）流動，酸吸收液在膜組件的管程（中空纖維的內側）流動。廢水中氣態NH3分壓高于酸側，NH3氣體會透過中空纖維壁的疏水微孔進入酸吸收液，酸吸收液又立刻將氣態NH3變成離子態的NH4 +。這樣酸側NH3分壓永遠為0，水側NH3就會源源不斷地向吸收液相遷移。廢水側的氨氮濃度不斷下降，直至達到用戶滿意的標準。

二、處理方案說明

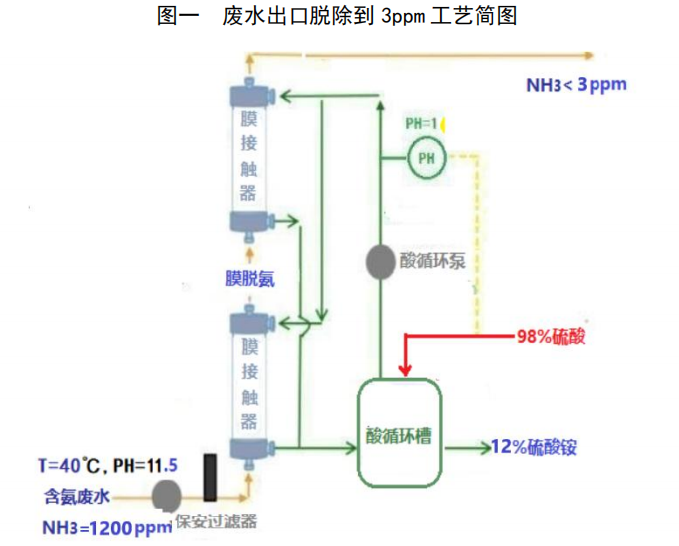

本工藝采用的是“基于中空纖維膜接觸器的氨氮脫除技術”，吸收酸選取硫酸，在將廢水中的氨氮脫除到排放標準的同時，會副產純凈的硫酸銨溶液。本工藝設計中空纖維膜接觸器選用美國 3M 集團旗下的 MEMBRANA 公司 Liqui-cel 系列產品或市場上可替代的同類產品。MEMBRANA 的 Liqui-cel 系列膜接觸器 已經成熟應用30 多年。全球范圍內有眾多膜系統集成商和研發機構基于該產品 開發出上百種應用，例如：芯片制造所需的超純水脫氧（<1ppb）、電廠鍋爐補 給水除氧（<7ppb）、油田回注水除氧、紅酒啤酒飲料水中氣體控制（脫除的同時添加氣體）、各種廢水中的氨氮脫除、水中揮發性污染物的脫除、廢氣中有害 氣體的脫除、電廠煙氣二氧化碳捕捉等等。至2006 年，采用該技術進行水中氣 體控制的總水量已經達到 23.3 萬噸/小時，已經建立了穩固的商業生態系統，有廣闊的發展前景。目前，該產品在國內已經實現國產化替代，其經濟性、可選擇性、易獲取性都有很大提高，適合在國內推廣使用。本項目基于國際領先的3M 公司Liqui-cel 8X28 膜組件進行工藝設計，實際 采購可選用國內或者杜邦公司等同類替代產品，降低設備造價的同時可以獲得良 好的技術支持和售后服務。初步設計工藝路線如下：

工藝描述： 膜脫氨系統包含：原水調節單元、膜脫氨單元、酸循環單元、硫酸銨外送單元等。

原水調節單元：原水需要調節溫度在35~38℃，高濃的 PH 調節建議采用石灰，可以降低成本。

膜脫氨單元：原水經超濾后進膜脫氨系統，水走膜絲外側，吸收酸走膜絲內側。氨氮以氣態形式由水側向酸側遷移，與硫酸反應生成硫酸銨。水側氨氮不斷減少，從1200ppm脫除到<3ppm。設置單獨的清洗水箱，管路與脫氨單元共用。當膜的脫除效率下降，啟動清洗，恢復膜的脫除性能。

酸循環單元：PH=1~2 的吸收酸在膜絲內側吸收水側的氨氣以后，PH上升至>2，吸氨能力降低。通過添加硫酸，回調 PH=1~2，恢復吸氨能力后，循環進入脫氨膜。

硫酸銨結晶：本工藝會副產硫酸銨，根據進口氨氮和脫除要求的不同，硫酸銨濃度也不相同。所產硫酸銨溶液純凈，可以進蒸發結晶資源化利用。
